Premagovanje delnega senčenja in omejitev obremenitve: inženirski vodnik za pol{0}}celične lahke sončne panele

Tehnični vodnik za pol-celične lahke sončne celice. Naučite se, kako topologija obvodnih diod, toleranca za senco in nizka-obremenitev montaža optimizirajo komercialni PV LCOE.

Tehnična analiza: topologija vezja in dinamika tolerance senc

Delno senčenje na komercialnih strehah neposredno povzroči lokalizirano neusklajenost moči, tveganja dostopnih točk in poslabšanje učinkovitosti sistema. Standardni polno-celični moduli, povezani zaporedno, trpijo zaradi eksponentnih padcev moči, ko senca prekrije posamezno celico, saj tok skozi celoten niz omejuje najmanj-zmogljiva rezina.

Pol{0}}celični lahki fotovoltaični moduli odpravijo to omejitev tako, da prepolovijo dolžino celice vzdolž primarne osi, zmanjšajo tok (I) za 50 % in hkrati ohranijo enakovredno napetost (V). Ker se notranja uporovna izguba moči izračuna s P_izguba = I²R, zmanjšanje notranjega toka za polovico zmanjša izgube toplotnega upora za 75 %.

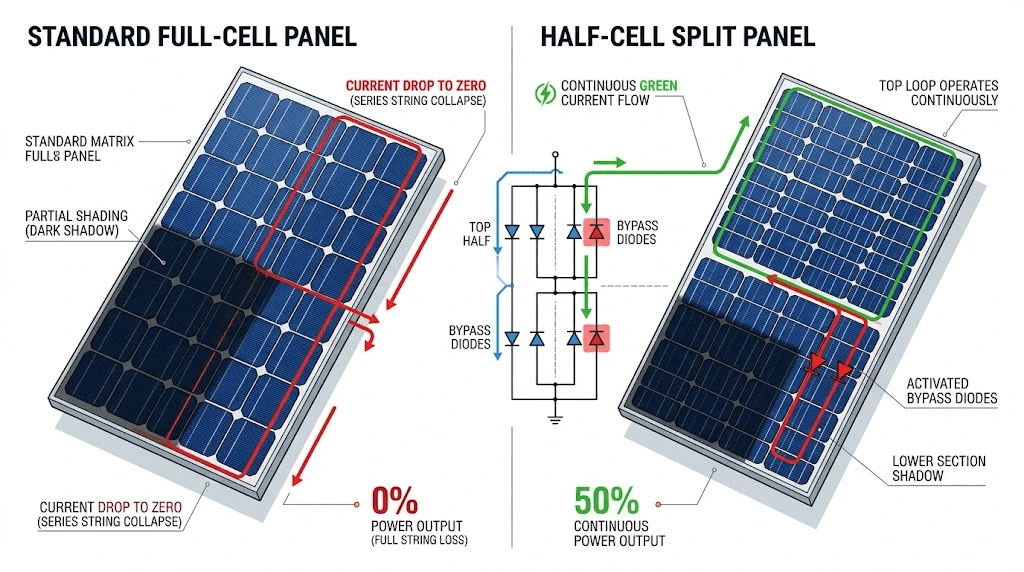

Arhitektura deljenih-stikov razdeli modul na zgornji in spodnji pod{1}}niz, ki sta povezana vzporedno. V pogojih delnega senčenja:

Trenutna izolacija:Ko standardne vodoravne sence vplivajo na spodnjo polovico modula, integrirane obvodne diode usmerijo tok okoli prizadetega pod-niza.

Neprekinjeno ustvarjanje:Nezasenčen zgornji del ohranja 50% izhodne moči, medtem ko se običajen modul pod enakimi pogoji popolnoma zruši.

Toplotna Upravljanje:Nižje delovne temperature (zmanjšanje za 4 stopinje do 6 stopinj v primerjavi z enotami s polnimi-celicami) ublažijo nastajanje vročih-točk in zaščitijo inkapsulirane plasti EVA/POE polimera pred toplotno degradacijo in razslojevanjem.

Zmogljivost-pri šibki-svetlobi je izboljšana s postopki laserskega rezanja-celic, ki izpostavijo natančne robove celic in povečajo razpršeno zajemanje sevanja v zgodnjih jutranjih, poznih popoldanskih in oblačnih razmerah.

Industrijski standardi, omejitve strukturnih obremenitev in vpliv na donosnost naložbe

Komercialne instalacije na trapezoidnih kovinskih ploščah, valovitih strešnikih ali starajočih se industrijskih skladiščih se soočajo s strogimi strukturnimi omejitvami teže (običajno pod 10 kg/m²). Običajni stekleni-stekleni moduli tehtajo 18–22 kg/m², ki zahtevajo strukturno ojačitev ali naredijo strehe neuporabne.

Zamenjava togega kaljenega stekla s polimernimi kompoziti z visoko-prepustnostjo zmanjša težo modula pod 4,5 kg/m².

Finančne posledice za LCOE in vračilno dobo

1.Zmanjšanje kapitalskih stroškov:Odprava ojačitve jeklenih nosilcev prihrani 0,12–0,25 USD na vat pri stroških naknadnega opremljanja konstrukcije.

2. Operativni stroški in stanje sistema (BOS):Neposredno strukturno oprijemanje ali hitro-vpenjanje zmanjša strukturno lastno težo regala, kar zmanjša stroške prevoza na MW poslanega.

3. Optimizacija donosa:Senčna izolacija ustvari 4--8 % višje donose energije v življenjski dobi na strehah s parapetnimi stenami, enotami HVAC ali ovirami za dimnike, kar zmanjša skupni LCOE v 25-letni življenjski dobi.

Sistemska integracija in združljivost

Vključevanje lahkih pol{0}}celičnih modulov v uporabne ali C&I sistemske topologije zahteva posebno pozornost do električnih parametrov in strukturnih vmesnikov.

Združljivost pretvornika:Arhitekture z razdeljenimi-celicami ohranjajo sistemsko napetost-odprtega tokokroga (Voc), medtem ko delujejo znotraj omejitev koničnega toka (I_mp) standardnih več-MPPT komercialnih strunskih pretvornikov. Visoke nazivne-tokovne vrednosti kratkega stika omogočajo integracijo s sodobnimi-razsmerniki visoke moči brez termičnega ščipanja.

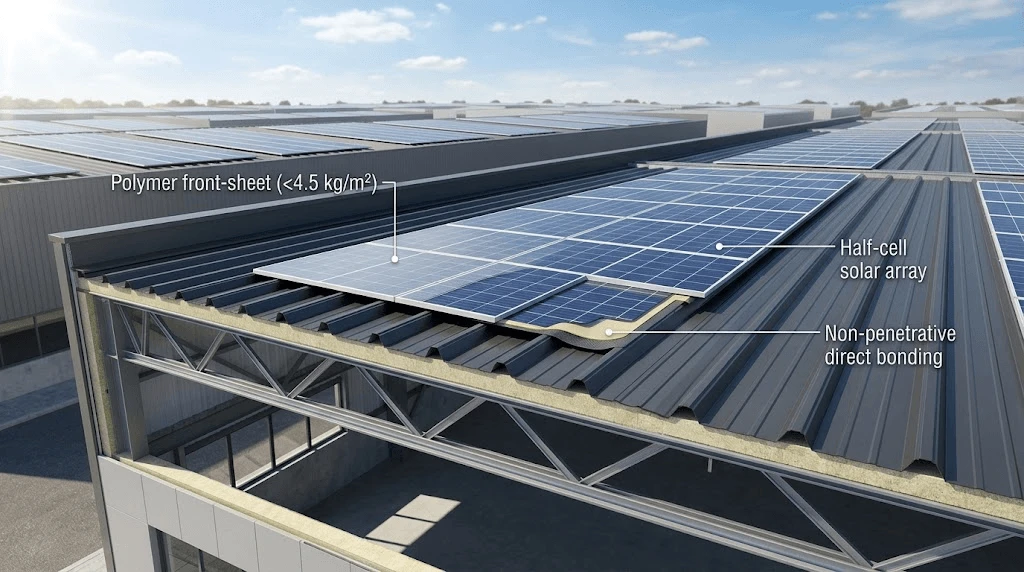

Sinergija montaže na streho:Lahki moduli se integrirajo neposredno na komercialne trapezne kovinske strehe z uporabo strukturnih silikonskih lepil ali nizko{0}}profilnih tračnih struktur. To ohranja celovitost strešne membrane z odpravo mehanskih prebojev.

Vmesnik za shranjevanje:Dosledni tokovni izhodi iz -odpornih pol-celičnih nizov zagotavljajo stabilne vhode enosmernega toka v komercialne sisteme za shranjevanje energije akumulatorjev (BESS), s čimer izboljšujejo učinkovitost krmilnika polnjenja in ščitijo dinamiko življenjskega cikla akumulatorskih celic.

Za ciljne načrte projektov si oglejte celotne specifikacije modulov v naši zbirki podatkov o integraciji izdelkov Halfcell Panel.

Nadzor kakovosti in globalni standardi skladnosti

Industrijski fotonapetostni moduli zahtevajo robustne protokole za zagotavljanje kakovosti, da se zagotovi zanesljivo delovanje v več-desetletnih obdobjih uvajanja v ekstremnih okoljskih pogojih.

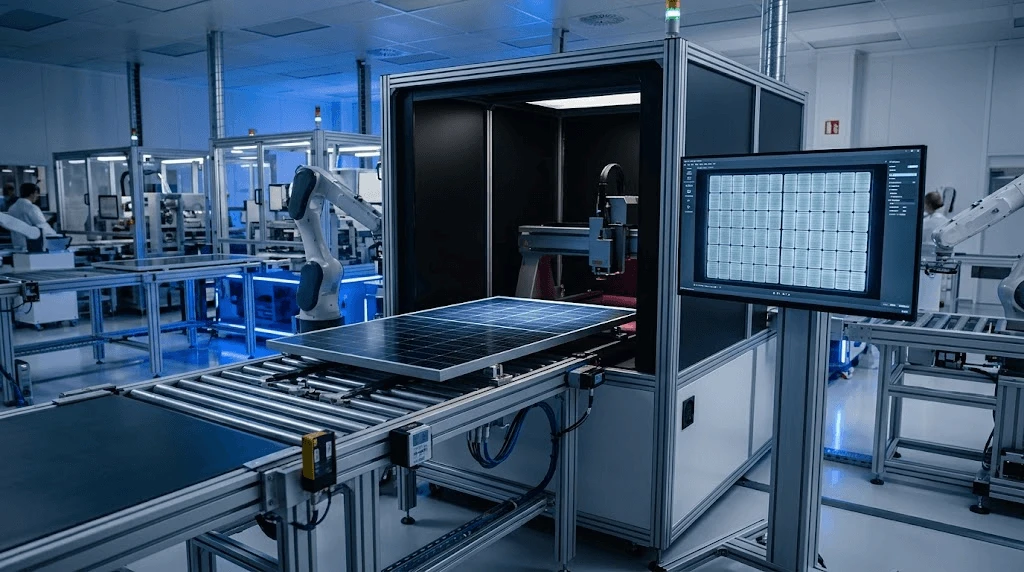

·Elektroluminiscenčni (EL) pregled:Dvojno 100-odstotno EL testiranje (pred in po laminaciji) identificira mikro-razpoke, okvare prstov in območja neaktivnih celic, ki jih povzroči lasersko rezanje ali rokovanje.

· Preizkušanje mehanske obremenitve:Preizkušanje dinamične mehanske obremenitve (2400 Pa pri 1,5 Hz) potrjuje strukturno vzdržljivost proti-plapolanju, ki ga povzroča veter, brez mikro-pokanja tankih-slojnih polimernih plošč.

Certifikati:

IEC 61215 / IEC 61730:Potrjuje kvalifikacijo zasnove, varnost in zanesljivost delovanja pri toplotnih, električnih in okoljskih obremenitvah.

IEC 61701 (korozija s solno meglo):Zahtevano za obalne komercialne instalacije, ki so izpostavljene visoki atmosferski slanosti.

IEC 62716 (Amonijakova korozija):Potreben za postavitev streh kmetijskih in živinorejskih objektov.

Požarni razred A:Skladen z varnostnimi standardi komercialne gradbene kode za strukturno integracijo strehe.

Tehnična pogosto zastavljena vprašanja

Kako se polimerni lahki pol{0}}celični moduli obnesejo pri visokih temperaturah okolja in obalnih okoljih z visoko-slanostjo?

Lahki moduli, ki uporabljajo napredne fluoropolimerne zgornje plošče in enkapsulante, ustrezajo standardom IEC 61701 Resnost 6 za korozijo s solno meglo. Toplotno odvajanje je povečano zaradi zmanjšane mase inkapsulacije, kar omogoča plošči, da vzdržuje nižjo nazivno delovno temperaturo modula (NMOT). Nizkotemperaturni koeficient (-0,35 %/ stopinjo) ohranja izhod energije v tropskih podnebjih v primerjavi z običajnimi steklenimi zadnjimi ploščami, ki zadržujejo toploto okolice.

Kateri pakirni in transportni protokoli ščitijo lahke module brez okvirja ali pol{0}}module brez okvirja med mednarodnim prevozom?

Moduli so zapakirani navpično v prilagojene palete,-ojačane s satjem, z vogalnimi zaščitnimi distančniki. Ta zasnova preprečuje točkovne-tlačne obremenitve in upogibne napetosti med transportom kontejnerjev. Dizajni palet so optimizirani za standardne 40-ft HQ ladijske zabojnike, kar poveča volumetrično gostoto in hkrati odpravi mikro-razpoke zaradi udarcev in vibracij med čezoceanskim prevozom.

Kakšne so inženirske meje in dobavni roki za dimenzije modula OEM/ODM po meri in pozicioniranje priključne omarice?

Prilagoditev OEM/ODM podpira strukturne prilagoditve dimenzij modulov, razmik med trakovi po meri, dolžine žic priključne omarice in integrirane možnosti konektorja MC4. Inženirska validacija in izdelava prototipov običajno zahtevata 3 do 4 tedne. Celotni časovni načrti za množično proizvodnjo potekajo 15 do 20 dni po-podpisu-zasnove, čakajoč na preverjanja skladnosti s ponovnim-certifikatom IEC za spremenjene dimenzije.

Inženirska podpora in projektne ponudbe

Optimizacija solarnih sredstev C&I zahteva strukturno in električno natančnost. Naša ekipa inženirjev nudi celovito načrtovanje--sestavnice materialov (BOM), optimizacije postavitve nizov in izračune mehanskih obremenitev, prilagojene zahtevam vašega mesta.

Obrnite se na našo inženirsko ekipo za prilagojeno postavitev 5kW PV sistema in podrobno ponudbo BOM v 48 urah.
