Preskušanje obremenitve z vetrom za solarne nosilce z nagnjenimi strehami v regijah s tajfunom

Preskušanje obremenitve z vetrom za solarne nosilce z nagnjenimi strehami v regijah s tajfunom

2026 Inženirski vodnik za validacijo obremenitve vetra za solarne nosilce z nagnjenimi strehami v regijah s tajfunom

Glavno testiranje obremenitve z vetrom za sončne nosilce na poševnih strehah na območjih tajfuna. Naučite se aerodinamične validacije, specifikacij strižnih vijakov in zaščite LCOE.

1. Uvod: Zmanjšanje tveganj strukturnih okvar pri postavitvah sončne energije z močnim vetrom

Globalni izvajalci EPC, ki postavljajo fotovoltaične nize v obalnih regijah, ki so izpostavljene tajfunom, se soočajo s kritičnimi inženirskimi izzivi. Standardni strešni nosilci pogosto odpovejo, če so izpostavljeni ekstremnim lokalnim silam dviga in območjem negativnega tlaka, ki nastanejo zaradi visokohitrostne turbulence vetra. Strukturni premik, strižna utrujenost pritrdilnih elementov in upogibanje tirnice ne samo, da povzročijo katastrofalno izgubo modula, ampak povzročijo tudi resno odgovornost in podaljšan izpad sistema.

Ta tehnični priročnik podrobno opisuje metode empirične validacije, načela aerodinamične optimizacije in mehanske specifikacije, ki so potrebne za zaščito solarnih nosilcev na poševnih strehah pred trajnimi pogoji tajfuna kategorije 5. Z implementacijo v vetrovniku preizkušenih zasnov profilov in stroge strukturne ojačitve lahko inženirske ekipe zaščitijo celovitost ravnovesja sistema (BOS), hkrati pa zaščitijo dolgoročne donose projekta.

2. Tehnična analiza in osnovni mehanizmi

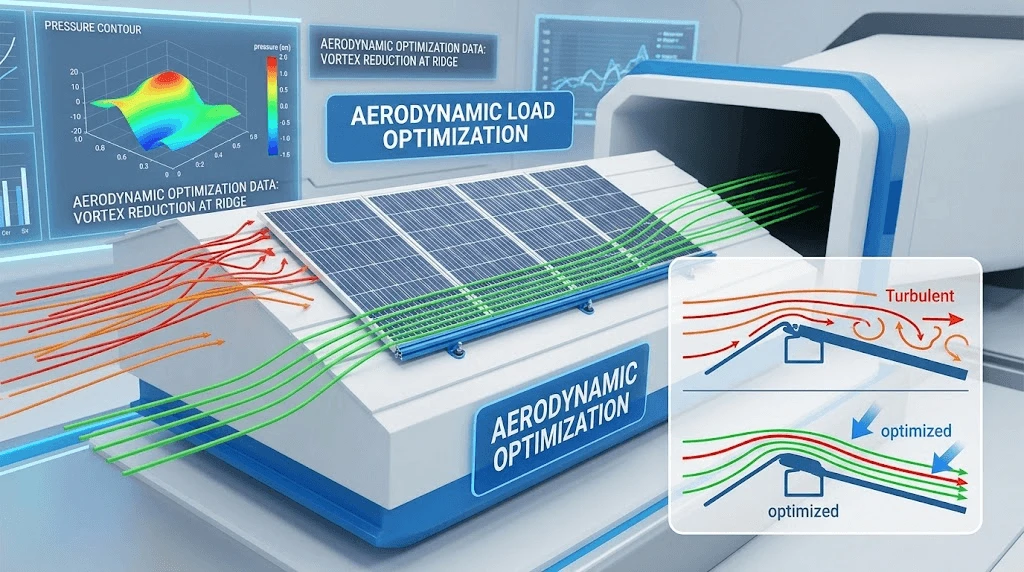

Optimizacija aerodinamične obremenitve

Poševne strehe delujejo kot aerodinamične rampe, pospešujejo hitrost vetra čez greben in ustvarjajo visoka sesalna območja vzdolž strešnih napuščev in vogalov. Standardne predpostavke o ravnih ploščah so neustrezne za strukturno modeliranje v komercialnem obsegu. Visokozmogljivi nosilci za nagnjene strehe uporabljajo nizkoprofilne geometrije in optimizirane kote nagiba (ki se običajno ujemajo ali so omejeni blizu naklona strehe), da zmanjšajo ločevalne mehurčke in vrtince. Modeliranje računalniške dinamike tekočin (CFD) v kombinaciji s testiranjem v vetrovniku mejne plasti zagotavlja, da so koeficienti tlaka (Cp) minimizirani v vseh območjih strehe, kar duši nihajno nihanje na površini modula.

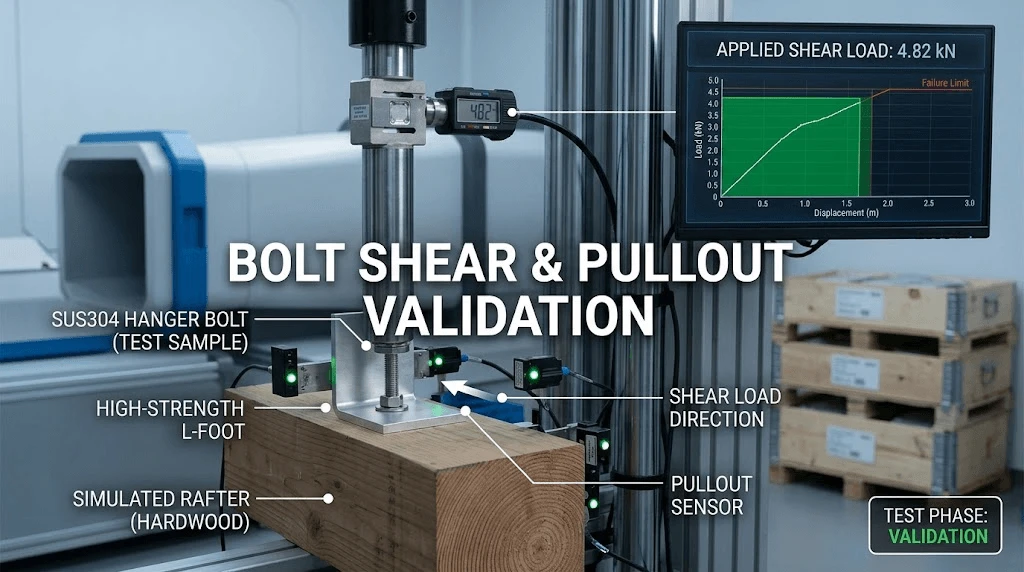

Strižna odpornost vijakov in poti strukturnih obremenitev

Mehanska obremenitvena pot prenaša sile dviga in upora, ki jih povzroči veter, neposredno iz okvirja fotonapetostnega modula skozi srednje/končne objemke, montažne tirnice, obešalne vijake ali strešne kljuke ter v primarne lesene ali betonske špirovce. Da bi preprečili iztrganje pritrdilnega elementa in okvaro zaradi striga pod ciklično obremenitvijo:

Specifikacije materiala pritrdilnih elementov:Pritrdilni elementi morajo biti izdelani iz strukturnega nerjavečega jekla 304 ali 316, ki je odporno na visoke strižne napetosti brez krhkega loma.

Kalibracija navora:Objemke zahtevajo uporabo umerjenega navora (običajno 14–16 Nm za strojno opremo iz nerjavečega jekla M8), da ohranijo dosleden pritisk vpenjanja, ne da bi zdrobili okvir aluminijastega modula.

Prebojno tesnjenje:Pri nosilcih s prebojem EPDM utripajoče objemke ali lastniška kompresijska tesnila preprečujejo vdor vode, medtem ko točkovne obremenitve enakomerno porazdelijo po strukturnih elementih okvirja.

3. Industrijski standardi in vpliv na donosnost naložbe

Parametri strukturne skladnosti

Vpliv na donosnost naložbe in zmanjšanje LCOE

Strukturne okvare med hudimi vremenskimi dogodki zahtevajo drago zamenjavo komponent, skoke zavarovalnih premij in daljše izpade proizvodnje. Uporaba strogo preizkušenih nosilcev za poševne strehe, ki so primerni za tajfun, odpravlja stroške strukturne sanacije v standardnem 25-letnem obratovalnem ciklu. Ohranjanje mehanske togosti neposredno ščiti garancijo za linearno moč s preprečevanjem mikrorazpok v silicijevih rezinah, ki jih povzroči zvijanje okvirja med močnimi vetrovi, kar zagotavlja optimizirano raven stroškov energije (LCOE).

4. Sistemska integracija in združljivost

Zanesljivo delovanje vetrne obremenitve zahteva strogo sinhronizacijo strojne opreme v celotni verigi solarnih sredstev. Montažne arhitekture Hemao Industry se brezhibno integrirajo s standardnimi komercialnimi ploščami z okvirjem in ohišji za shranjevanje energije z uporabo univerzalnih tirnih kanalov, ki se prilagajajo različnim debelinam modulov (30 mm do 40 mm).

S kombinacijo strešnih tirnic, ki so nagnjene proti vetru, z lahkimi kompozitnimi pritrdilnimi nogami in integriranimi ozemljitvenimi čepi, inštalaterji vzdržujejo neprekinjene električne povezovalne poti, ne da bi potrebovali ločene bakrene ozemljitvene mostičke. Ta standardizirani modularni vmesnik zmanjša delovne ure namestitve za 18 %, hkrati pa zagotavlja, da mehanska porazdelitev obremenitve ostane enakomerna tako na kovinskih strehah s šivi kot na konfiguracijah strešnikov in letev.

5. Nadzor kakovosti in globalna skladnost

Stroga tovarniška kontrola kakovosti je obvezna, preden strukturna strojna oprema doseže obalna delovišča. Hemao Industry uveljavlja večplastni protokol zagotavljanja kakovosti:

Spektrometrija surovin:Preverjanje elementarne sestave ekstruzij AL6005-T5 za zagotovitev skladnosti z natezno mejo in mejo tečenja.

Testiranje debeline anodnega oksida:Zagotavljanje debeline oksidne plasti, ki je večja ali enaka 15 um za odpornost proti koroziji zaradi solnega razpršila v morskem in obalnem okolju.

Testiranje mehanske obremenitve:Destruktivno in nedestruktivno testiranje tehtalnih celic na sestavljenih vzorcih tirnih sponk za preverjanje končnih meja natezne trdnosti.

Globalni certifikati:Dokumentacija o popolni skladnosti, usklajena s standardi TUV Rheinland, ISO 9001 in AS/NZS 1170.2.

6. Pogosta vprašanja

Kako sistemi za pritrditev poševnih streh ohranjajo strukturno celovitost v pogojih tajfuna z visoko slanostjo?

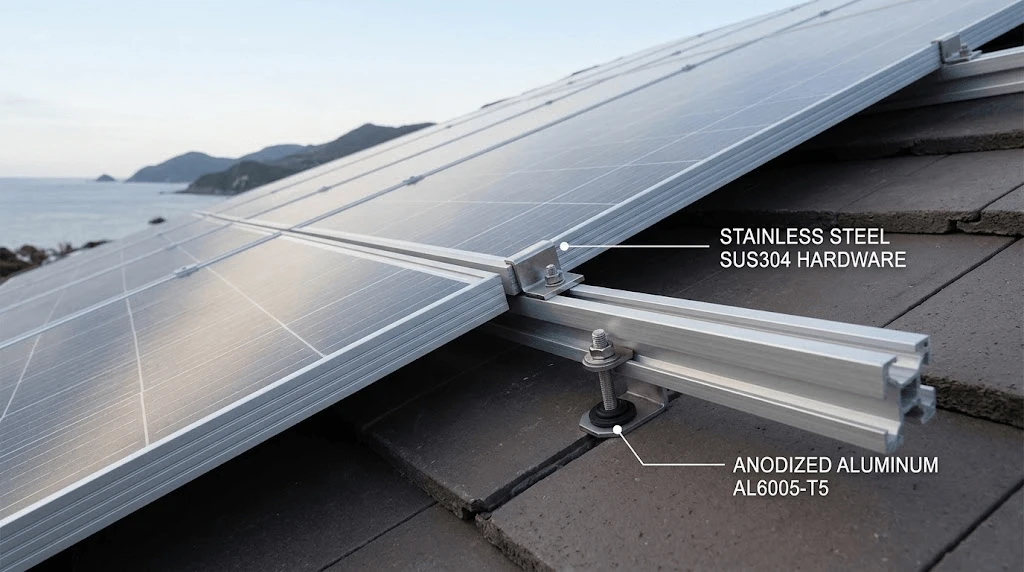

Sistemi združujejo pomorski aluminij AL6005-T5 s pasivirano strojno opremo iz nerjavečega jekla SUS304 za preprečevanje galvanske korozije. Zaščitni eloksirani premazi zaprejo kovinsko podlago pred infiltracijo solnega pršila, kar zagotavlja, da strukturna celovitost ostane neokrnjena tudi po dolgotrajni izpostavljenosti obalni vlagi in dežju, ki ga poganja veter z veliko hitrostjo.

Kateri pakirni in logistični protokoli se uporabljajo za velike mednarodne pošiljke montažnih tirnic za težke obremenitve?

Pošiljke v razsutem stanju so organizirane v ojačane lesene zaboje ali paletizirane svežnje z jeklenimi trakovi, ločene z vmesnimi vložki iz neabrazivne pene. Tirnice so tesno ugnezdene, da se minimizira premikanje v tranzitu, vsi pritrdilni elementi pa so vnaprej razvrščeni v označene nepremočljive vrečke, da se pospeši namestitev na kraju samem in prepreči izguba komponent med rokovanjem na vratih.

Kakšne so tehnične meje in dobavni roki za rešitve za montažo po meri OEM/ODM, zasnovane za vetrno obremenitev?

Custom engineering for non-standard roof pitches or extreme wind zones (>70 m/s) vključuje namensko analizo CFD in izdelavo prototipov vzorcev. Začetna poročila o strukturni simulaciji so dostavljena v 5 delovnih dneh, popolna proizvodnja in odjava orodja pa sta zaključena v 3 do 4 tednih, odvisno od obsega projekta.

7. Poziv k akciji

Obrnite se na našo inženirsko ekipo za prilagojeno postavitev 5kW PV sistema in podrobno ponudbo BOM v 48 urah.
